Rotačnímu laseru se na stavbě někdy říká laserový nivelák nebo laserový nivelační přístroj. Přesně vzato je nivelační přístroj optický přístroj s dalekohledem, ale úloha je stejná: přenést vodorovnou rovinu po celé stavbě a určit výškové rozdíly. Rozdíl je v tom, že s nivelákem potřebujete dva lidi, s rotačním laserem stačí jeden.
Jak pracuje Topcon RL-H5A se senzorem LS-100D, ukazuje 12sekundové video.

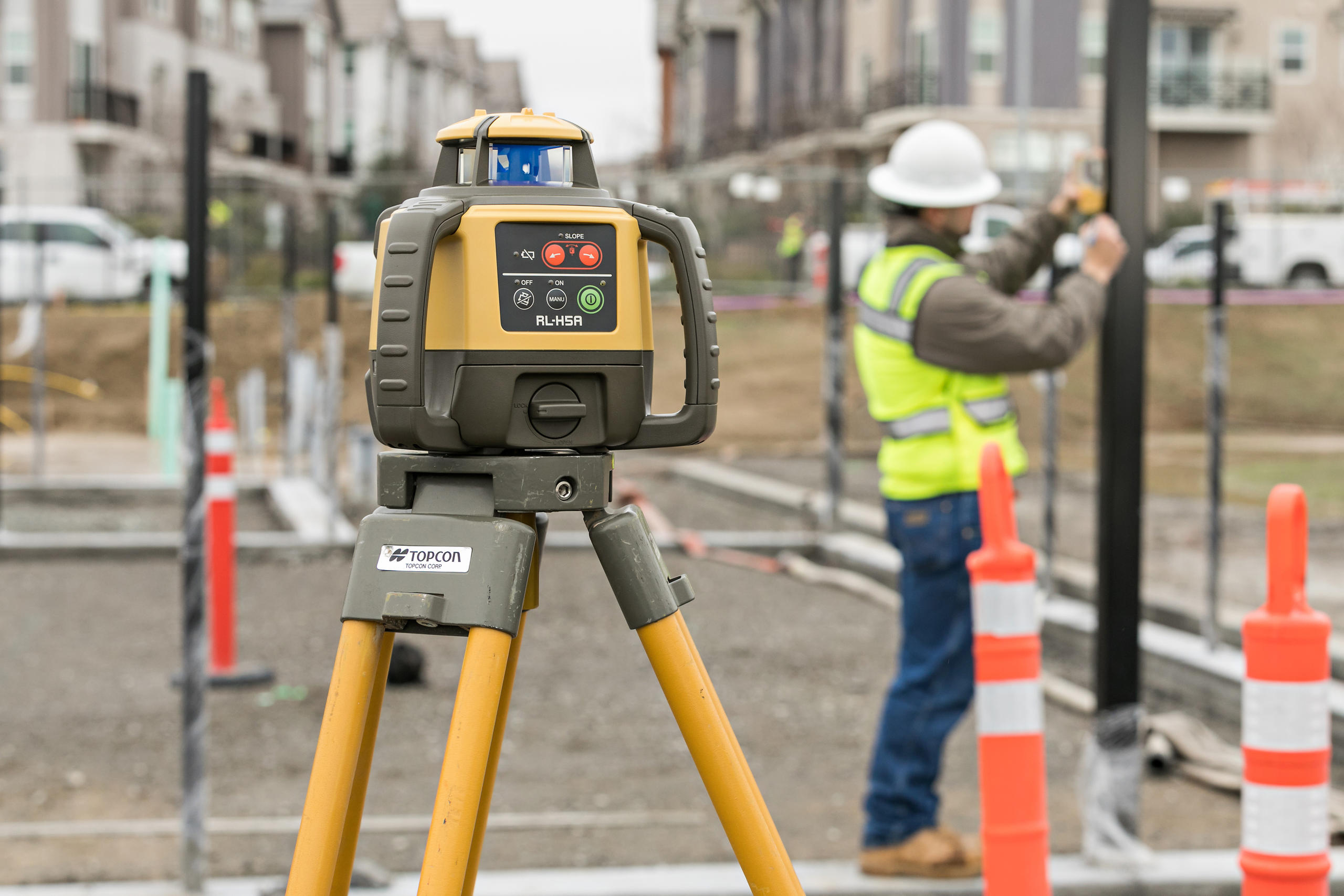

Topcon RL-H5A je samonivelační rotační laser s přesností 2,4 mm na 50 m a sklonem v jedné ose. Zvládne základovou desku, výkopy, bednění i spádování a obslouží ho jeden člověk.
Jak rotační laser funguje
Přístroj se po zapnutí sám urovná do vodorovné roviny a roztočí laserový paprsek dokola. Vznikne tím rovina v okruhu 360 stupňů, která platí všude na stavbě stejně. Výšku odečítáte senzorem (přijímačem) nasazeným na lati. Senzor pípne a ukáže, jestli jste nad rovinou, pod ní, nebo přesně ve výšce.
Prakticky to znamená, že jeden člověk projde s latí celou desku, celý výkop nebo celé bednění a nikdo nemusí stát u přístroje.
Je rotační laser to samé co nivelační přístroj?
Není, i když se mu tak běžně říká. Nivelační přístroj, například Topcon AT-B4A, je optika s dalekohledem. Jeden člověk kouká, druhý drží lať. Rotační laser rozdělí práci jinak. Rovinu drží přístroj sám a obsluha je jen u lati.
- Kdy stačí nivelák: občasné měření, přenesení pár výšek, malá stavba, nízký rozpočet.
- Kdy se vyplatí rotační laser: každodenní práce s výškami, desky, výkopy, spádování, více lidí na stavbě.
Pro jaké práce je rotační laser RL-H5A vhodný?
- Základová deska. Přenesení výšky z výškového bodu a kontrola rovinnosti podkladu před betonáží a případně během betonáže.
- Výkopy a základové pasy. Kontrola hloubky přímo ve výkopu, jednoduchá a rychlá kontrola i během provádění výkopů.
- Bednění a překlady. Kontrola výšky usazení bednění a překladů.
- Zpevněné plochy a spádování v jednom směru. RL-H5A umí nastavit sklon v jedné ose přímo tlačítky na přístroji. Pro časté práce ve spádech je vhodnější Topcon RL-HV2S.
- Obrubníky, patky, sloupky. Rychlá kontrola výšky v jednom člověku.
- Kontrola po betonáži. Kontrola rovinnosti před dalšími pracemi.
Parametry Topcon RL-H5A
| Parametr | Hodnota |
|---|---|
| Přesnost | 2,4 mm na 50 m |
| Rozsah | 800 m |
| Sklon | 1 osa, manuálně tlačítky |
| Rozsah samourovnání | ± 5° |
| Rychlost rotace | 600 otáček za minutu |
| Odolnost | IP66 |
| Provozní teplota | −20 °C až 50 °C |
| Výdrž baterie | 100 h alkalické, 60 h dobíjecí Ni-MH |
| Záruka | 5 let |
IP66 znamená, že přístroj snese prach i tlakovou vodu. Nemusíte se tedy bát používat rotační laser i v nepříznivých podmínkách.
Rotační laser Topcon RL-H5A s přesností 2,4 mm na 50 m pokryje desku, výkopy, bednění i spádování v jedné ose.
Co najdete v balení
Přepravní kufr, rotační laser, dobíjecí baterie, nabíječku, digitální laserový senzor (přijímač) LS-100D a držák senzoru.
Laserový senzor LS-100D nabízí kromě indikace i přímo digitální odečet v mm. Práce je tak jednodušší a přesnější.
Jak se pracuje s rotačním laserem
- Postavte přístroj na stativ, ideálně tak, aby viděl všude, kde budete potřebovat měřit.
- Přístroj zapněte. Sám se urovná, není potřeba do toho nijak zasahovat.
- Nasaďte senzor na lať a utáhněte držák.
- Postavte lať na známý výškový bod nebo na již správnou výškovou úroveň a nastavte výšku latě tak, aby senzor hlásil rovinu.
- Následně buď vypočítejte potřebný rozdíl výšek podle projektu, nebo rovnou kontrolujte výšky proti nastavené rovině.
Když se poloha laseru změní, například otřesem od projíždějící techniky, laser zpomalí otáčení. Podle toho poznáte, že je potřeba výšku zkontrolovat.
Jaké příslušenství potřebujete?
Přístroj sám o sobě nestačí, do kufru se nevejde stativ ani lať.
- Stativ. Bez něj nemá přístroj na čem stát. Hliníkový stativ Topcon za 3 700 Kč bez DPH, nebo pohodlnější NEDO ELEVATOR hliníkový od 5 000 Kč bez DPH, který vysunete klikou.
- Lať pro laserové senzory. NEDO lať s klipem za 1 900 Kč bez DPH, případně běžná nivelační lať.
- Náhradní díly. Dokoupit můžete náhradní baterii BT-79Q k RL-H5A nebo další senzory v příslušenství pro rotační lasery.
RL-H5A, nebo levnější RL-H5B?
| RL-H5B | RL-H5A | |
|---|---|---|
| Přesnost | 5 mm na 50 m | 2,4 mm na 50 m |
| Sklon | ne, jen rovina | 1 osa, tlačítky |
| Baterie | alkalické | dobíjecí, včetně nabíječky |
| Senzor v balení | LS-80X | LS-100D s digitálním převýšením |
| Cena bez DPH | 19 500 Kč | 26 900 Kč |
Rozdíl je 7 400 Kč bez DPH. Dostanete za něj dvojnásobnou přesnost, sklon v jedné ose, dobíjecí baterie a senzor, který ukáže převýšení v číslech. Když vám stačí vodorovná rovina, Topcon RL-H5B udělá stejnou službu levněji.
Srovnání všech rotačních laserů v nabídce. Podrobně výběr rozebíráme v článku Jak vybrat rotační laser.
Kalibrace, servis a záruka
Na přístroje Topcon je záruka 60 měsíců, tedy 5 let. Kalibraci doporučujeme jednou ročně, dále vždy po pádu, po nárazu při přepravě a při podezření, že přístroj ukazuje jinak než dřív. Jak přesnost ověřit přímo na stavbě, popisujeme v článku Jak často kalibrovat rotační laser.
Seřízení rotačního laseru stojí od 550 Kč bez DPH, s kalibračním listem od 1 200 Kč bez DPH. Kalibrační list se dokládá při přejímkách a zakládá do karty přístroje v rámci ISO 9001. Kalibraci zpravidla stihneme do druhého dne.
Jsme jediný výrobcem certifikovaný servis Topcon v České republice. Máme originální náhradní díly a servisní manuály, takže servisujeme i přístroje starší deseti let. Víc najdete na stránce Servis a kalibrace Topcon v Brně a v Praze.
Kolik stojí a kde ho koupit
Topcon RL-H5A stojí 26 900 Kč bez DPH, tedy 32 549 Kč včetně DPH. Kalibrační list si můžete přiobjednat rovnou v košíku za 1 200 Kč bez DPH.
Přístroj si můžete vyzkoušet na pobočce v Brně i v Praze.
