Využití náklonu při měření s robotickou totální stanicí.

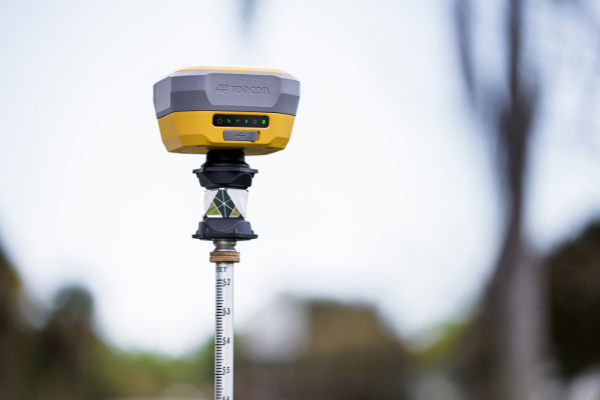

Hybridní systém Topcon kombinuje robotickou totální stanici a GNSS přijímač HiPer XR s IMU jednotkou na jedné výtyčce. Obě zařízení jsou propojena přes Bluetooth a ovládána z jednoho terénního softwaru MAGNET Field.
Kompenzace náklonu výtyčky (TILT)
Při využití hybridního módu s náklonem nemusí obsluha urovnávat výtyčku do svislé polohy pomocí krabicové libely:
- Měření vektoru náklonu: Integrovaná inerciální jednotka (IMU) v GNSS přijímači průběžně měří přesný úhel sklonu výtyčky a její azimut (směr naklonění).
- Korekce polohy hrotu: Totální stanice zaměří opticky střed 360° odrazného hranolu. Software na základě nastavené výšky hranolu a úhlových dat z IMU senzoru v reálném čase dopočítá odsazení a určí přesné souřadnice hrotu výtyčky.

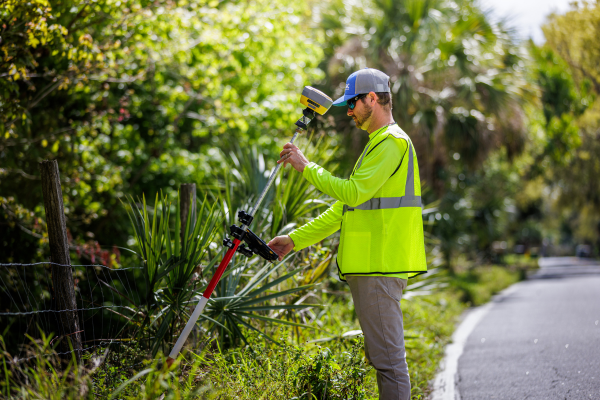

- Měření v překážkách: Umožňuje zaměřovat či vytyčovat body pod zaparkovanými vozidly, nepřístupné rohy budov, parcel nebo v úzkých výkopech s náklonem až do 90°.
Klíčové funkce hybridního režimu
|
Funkce |
Princip fungování |
Přínos v terénu |
|
Hybrid Lock |
Při ztrátě optického sledování hranolu získá totální stanice z GNSS přijímače souřadnice polohy hranolu. |
Stanice se okamžitě otočí směrem k GNSS přijímači a bez prodlevy znova zamkne hranol. |
|
Hybrid Switch |
Přepínání mezi GNSS a optickým měřením jedním klepnutím na displej. |
Na otevřené ploše měříte pomocí GNSS přijímače, pod stromy či u vysokých budov okamžitě přejdete na optiku. |
|
Hybrid Resection |
Volné stanovisko bez nutnosti znát souřadnice daných bodů dopředu. |
Přístroj postavíte kamkoliv, zaměříte 2 a více bodů současně opticky i GNSS a systém automaticky dopočítá orientaci a souřadnice stanoviska. |
