Sklon na rotačním laseru Topcon RL-HV2S nastavíte přímo na displeji. Červeným tlačítkem vyberete osu X nebo Y, potvrdíte ENT, šipkami zadáte hodnotu v procentech ve tvaru 00.000 a znovu potvrdíte ENT. Každá osa se nastavuje zvlášť. Na kterou stranu rovina stoupá, ukazují piktogramy vedle displeje a na pravém boku laseru.

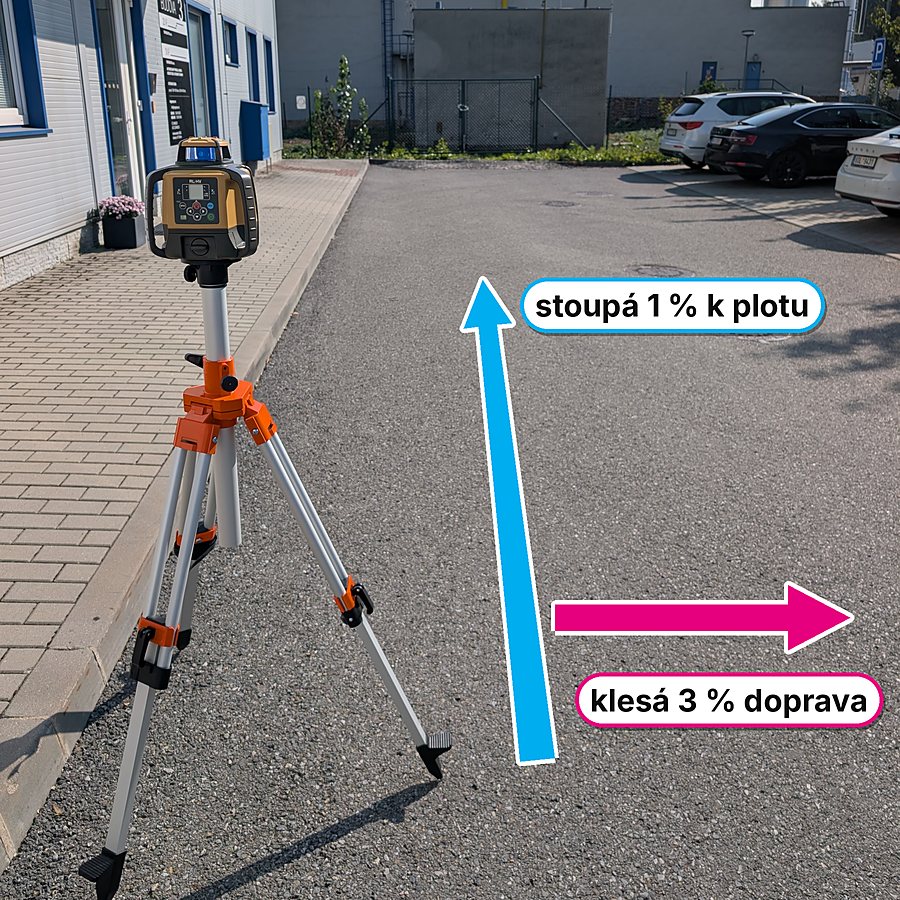

Celý postup ukážeme na příkladu z fotky. Silnice stoupá 1 % směrem k plotu a klesá 3 % doprava.
Co ukazuje displej laseru Topcon RL-HV2S
Displej má dva řádky se sklonem. Horní řádek je osa X, spodní osa Y. Obě hodnoty jsou v procentech ve tvaru 00.000 a před každou je znaménko plus nebo minus.
- Před tečkou: celá procenta
- Za tečkou: tři desetinná místa, první číslice udává promile (00.100 je 1 ‰)
- Příklady: sklon 3 % zadáte jako 03.000, sklon 1,5 % jako 01.500, sklon 0,5 % jako 00.500
- Pro představu: 1 % je 1 cm na 1 m,
Stejný postup funguje jak u rotačního laseru Topcon RL-HV2S tak u Topcon RL-200 2S.
Jak poznat směr sklonu v osách X a Y na laseru RL-HV2S
jakou osu a znaménko zvolit nám napoví piktogramy přímo na laseru. Klín je vyšší na té straně, kam rovina stoupá, a znaménko u klínu říká, pro jaké znaménko to platí.
Osa X: piktogramy vedle displeje

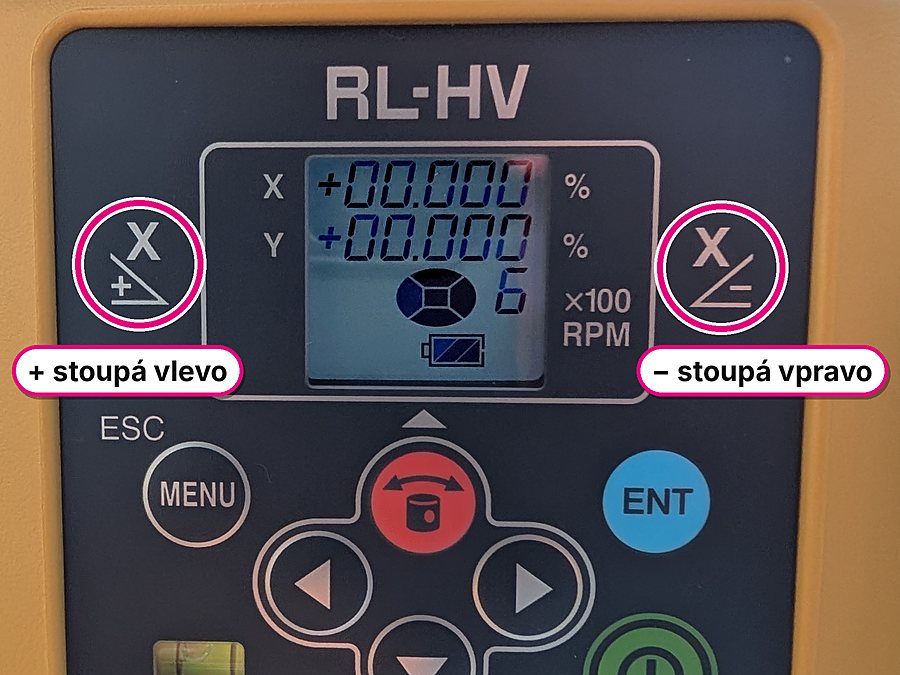

Postavte se k laseru tak, abyste viděli displej. Vlevo od displeje je piktogram X se znaménkem plus, vpravo piktogram X se znaménkem minus. Kladná hodnota X zvedá rovinu doleva. Záporná hodnota X ji zvedá doprava.
Osa Y: piktogramy na pravém boku laseru

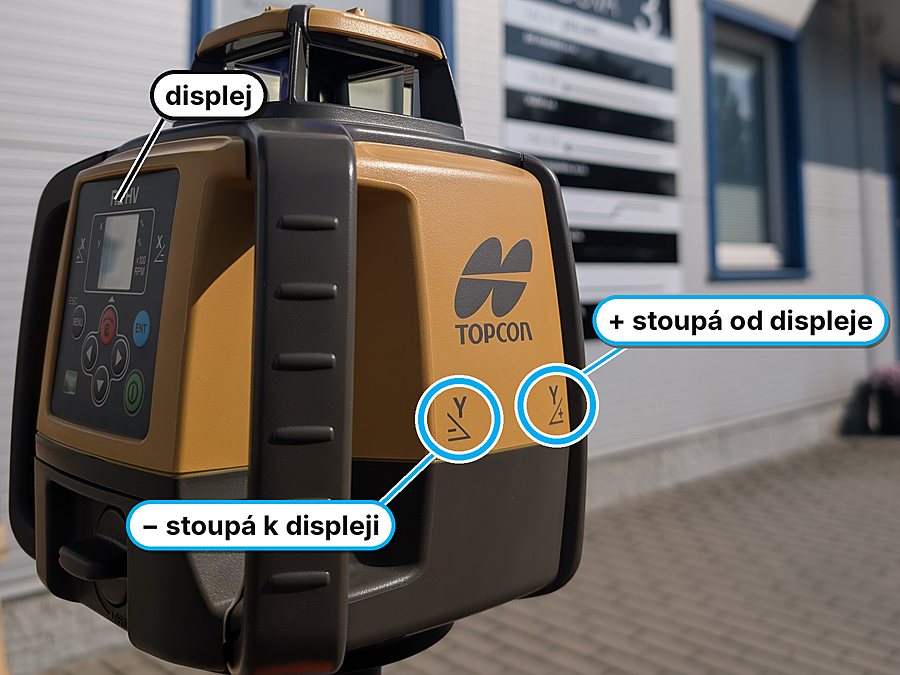

Stejné piktogramy pro osu Y najdete na pravém boku laseru. Piktogram Y mínus je blíž k displeji, piktogram Y plus je dál od displeje. Kladná hodnota Y zvedá rovinu směrem od displeje, tedy od vás. Záporná hodnota Y ji zvedá směrem k vám.
Směr os X a Y při pohledu od displeje
Když stojíte u displeje, osa X jde zleva doprava a osa Y od vás dopředu. Laser na stativu natočte tak, aby osy mířily ve směru sklonů, které chcete nastavit. K zamíření slouží mířidla na horním krytu laseru.
Mířidla na horním krytu jsou jen orientační. Směr ověřte pomocí senzoru: po nastavení sklonu v ose X se výška paprsku v bodě na ose Y nesmí změnit. Když se změní, pootočte laser na stativu.
| Zadaná hodnota | Kam rovina stoupá při pohledu od displeje |
|---|---|
| X kladné (+) | doleva |
| X záporné (−) | doprava |
| Y kladné (+) | dopředu, od vás |
| Y záporné (−) | dozadu, k vám |
Postup nastavení sklonu na Topcon RL-HV2S krok za krokem

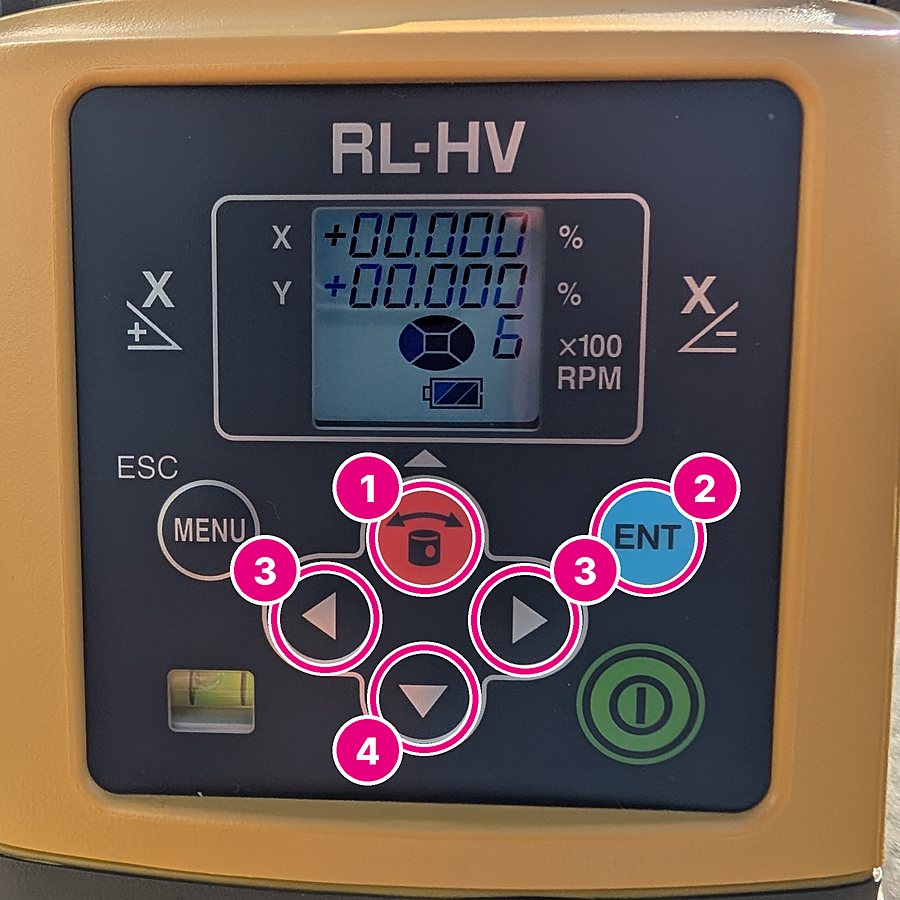

Na nastavení sklonu stačí čtyři ovládací prvky. Čísla odpovídají značkám na fotce.
- 1, červené tlačítko: výběr osy X nebo Y, při zadávání hodnoty slouží jako šipka nahoru
- 2, tlačítko ENT: potvrzení
- 3, šipky vlevo a vpravo: přechod mezi pozicemi
- 4, šipka dolů: spolu se šipkou nahoru mění znaménko a číslici
- Postavte laser na stativ, natočte ho podle směru sklonu a zapněte. Počkejte, až se urovná.
- Stiskněte červené tlačítko. Rozbliká se řádek osy X. Dalším stiskem přepnete na osu Y.
- Vybranou osu potvrďte tlačítkem ENT.
- Šipkou nahoru nebo dolů zvolte znaménko plus nebo minus.
- Šipkami vlevo a vpravo přecházejte mezi číslicemi. Šipkou nahoru a dolů měníte hodnotu číslice, na které právě stojíte.
- Hodnotu potvrďte tlačítkem ENT. Laser se do zadaného sklonu nakloní sám.
- Stejným způsobem nastavte druhou osu. Vyberte ji červeným tlačítkem, potvrďte ENT, zadejte hodnotu a znovu potvrďte ENT.
Osy se nastavují po jedné a každou je potřeba zakončit tlačítkem ENT. Tlačítkem MENU (ESC) zadávání zrušíte.
Vzorový příklad: sklon 1 % a 3 % na laseru Topcon RL-HV2S
Silnice na první fotce stoupá 1 % směrem k plotu a klesá 3 % doprava. Laser stojí displejem k vám a plot je za ním.

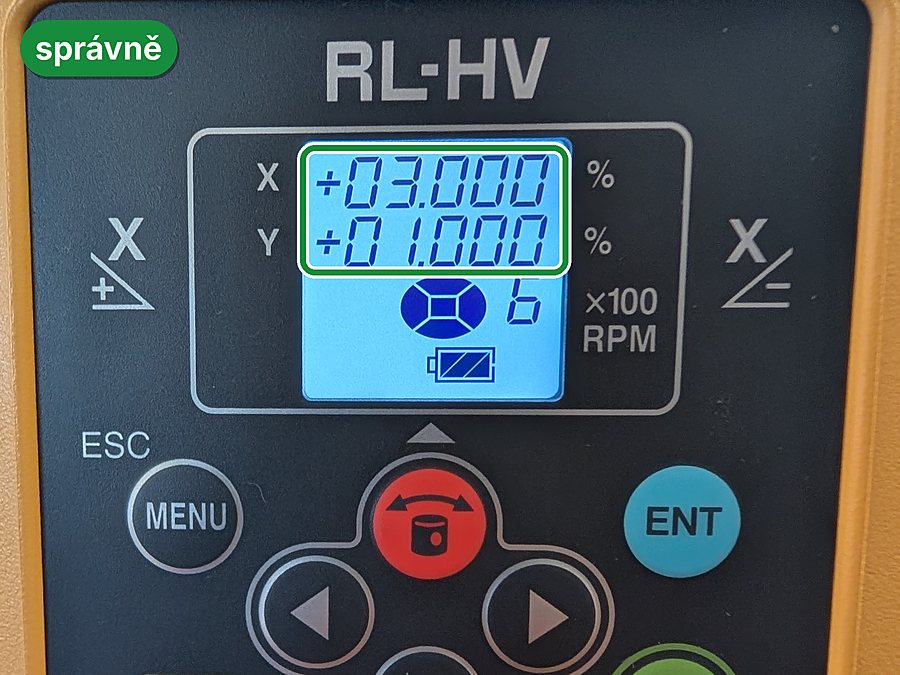

- Osa Y: míří od vás k plotu. Silnice tím směrem stoupá o 1 %, zadáte tedy Y +01.000.
- Osa X: jde napříč silnicí. Silnice klesá doprava, doleva tedy stoupá. Piktogram X plus je vlevo, zadáte tedy X +03.000.
Pozor na prohozené osy X a Y při nastavení sklonu

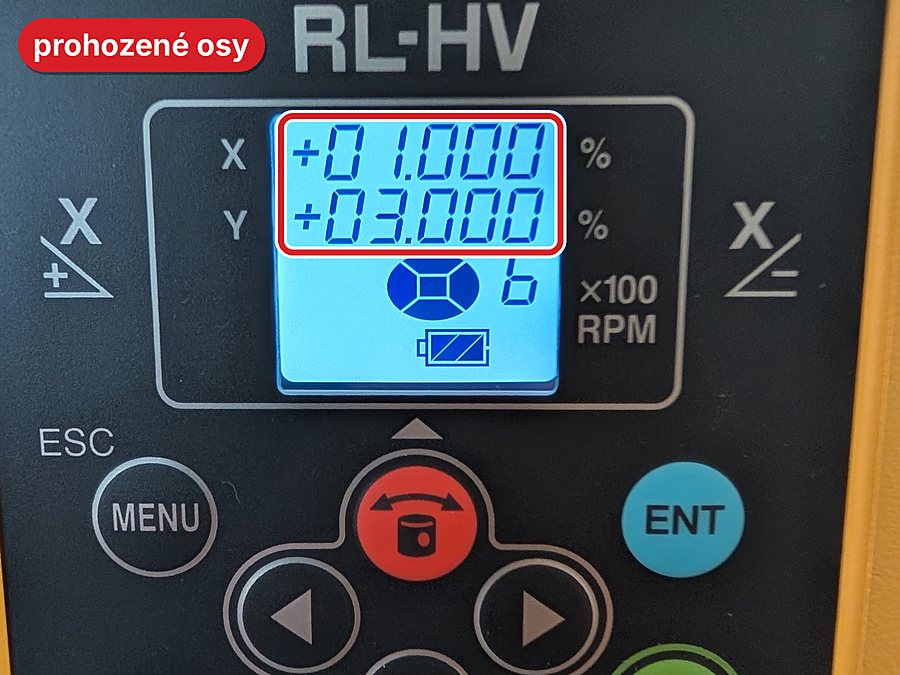

Když hodnoty prohodíte a zadáte X +01.000 a Y +03.000, laser se vám roztočí, bude ale měřit úplně jinak. V tomto případě bude sklon stoupat 3 % k plotu a 1 % doleva. Na 10 m směrem k plotu je to 30 cm místo 10 cm, tedy chyba 20 cm.
Před měřením proto zkontrolujte, která hodnota je v řádku X a která v řádku Y.
Časté otázky k nastavení sklonu na Topcon RL-HV2S
Jak na laseru RL-HV2S zadat klesání?
Zvolte znaménko minus. Hodnota X −02.000 znamená, že rovina doleva klesá o 2 % a doprava o 2 % stoupá.
Jak vrátit laser RL-HV2S do vodorovné roviny?
Nastavte v obou osách hodnotu 00.000 a každou osu potvrďte tlačítkem ENT.
Jde sklon na laseru RL-HV2S nastavit z telefonu?
Ano. Rotační laser se přes Bluetooth spojí s aplikací Laser Manager pro Android a iOS a sklon zadáte v ní.
Kde si nastavení sklonu na RL-HV2S vyzkoušet
Nastavení sklonu si můžete vyzkoušet na pobočce v Brně i v Praze. Parametry najdete u produktu Topcon RL-HV2S a v dokumentu Prospekt Topcon RL-HV2S (PDF).
Nevíte jaký model zvolit? Přečtěte si, jak vybrat rotační laser, nebo projděte srovnání rotačních laserů v nabídce.
