S vytyčovacím systémem Topcon LN-50 si na stavbě sami rozměříte konstrukce a tvary, obnovíte zničené body, zaměříte plochy a kubatury, zapracujete změny v projektu a zkontrolujete výšky. Obslouží ho jeden člověk s tabletem a výtyčkou. Pracuje do 50 m od přístroje a délky měří s přesností 3 mm.

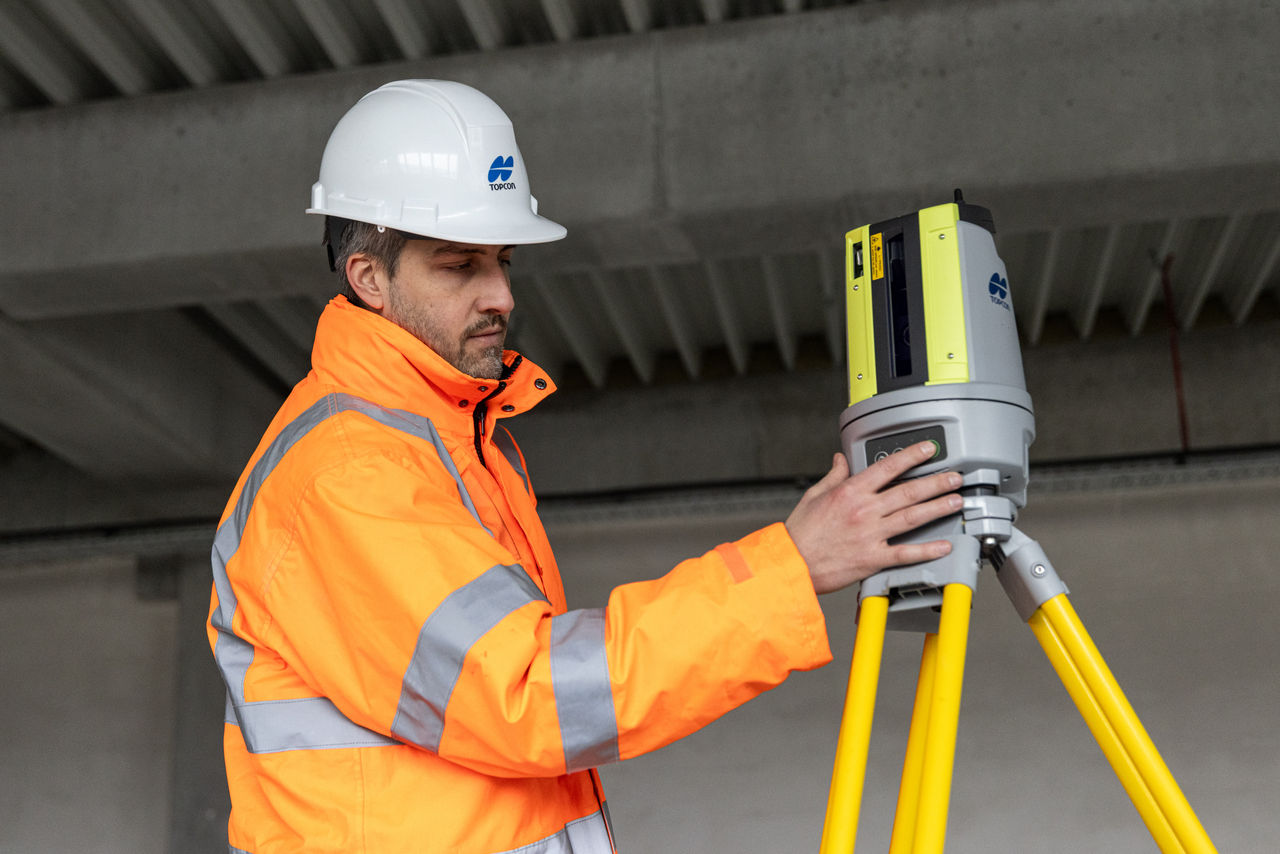

Topcon LN-50 je v podstatě robotická totální stanice zjednodušená pro stavaře. Urovná se sama jedním tlačítkem a pracujete přímo z výkresu nebo ze souřadnic bodů v tabletu. Geodeta nenahradí, hlavní body a konstrukce musí vytyčit autorizovaná osoba. Podrobné vytyčení a rozměření stavby si ale můžete uděláte sami a hned, bez dalšího výjezdu geodeta.
Co s vytyčovacím systémem LN-50 na stavbě dokážete
1. Rozměření tvarů a konstrukcí včetně výšek
Odpadá pásmo, provázky, stloukání laviček a vinklů. V tabletu vyberete bod nebo linii z výkresu a přístroj vás navede na místo. Polohu i výšku vyznačíte najednou. Oblouk nebo šikmá stěna jdou stejně rychle jako pravý úhel, protože nic nepočítáte ručně.
Na videu LN-50 vytyčuje linii z výkresu. Technik jde s výtyčkou po trase, kterou mu ukazuje tablet.
2. Kontrola a obnova vytyčených bodů
Bagr vyvrátí kolík, jeden bod se zapomněl vytyčit, nebo se zničil. S LN-50 si bod obnovíte nebo překontrolujete sami a okamžitě. Nečekáte na geodeta, neplatíte další výjezd a práce nestojí.
3. Zaměření skutečného stavu a kontrola výměr

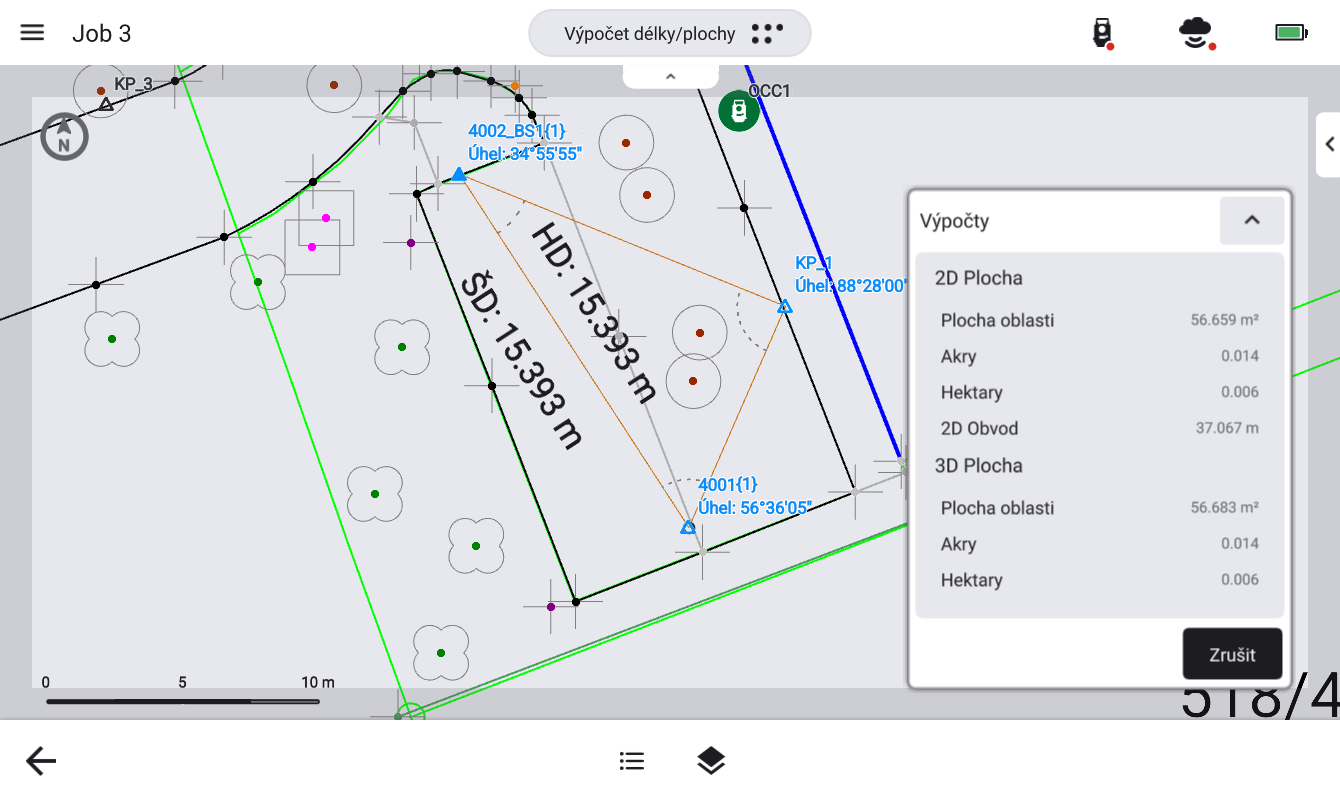

Zaměříte výkop, základovou desku, zpevněnou plochu nebo hotovou konstrukci. Software Topcon Digital Layout z naměřených bodů hned spočítá plochy a kubatury a data umí exportovat. Máte podklad pro fakturaci, pro kontrolu s rozpočtem i pro změnové listy. Může sloužit také pro výpočet nutného množství betonu, nebo třeba sypkého materiálu.
4. Rychlá reakce na změny v projektu
Investor přijde se změnou na poslední chvíli. Ve výkopu se objeví stará betonová patka. V projektu je chyba. Přímo v softwaru linii odsadíte, posunete nebo otočíte a přidáte nové body od stávajících konstrukcí. Trasu si můžete odsadit i tak, aby značení při práci nikdo nezničil.
5. Kontrola výšek bez latě a počítání
LN-50 zastane nivelák i rotační laser. Zadáte výšku přímo z projektu, klidně nadmořskou, a tablet ukáže rozdíl proti skutečnosti. Odpadá chyba při čtení na lati a při přepočtu.
Vytyčovací systém LN-50 proti pásmu, lavičkám a niveláku
| Práce | Klasicky | S LN-50 |
|---|---|---|
| Rozměření konstrukce | pásmo, provázky, lavičky, dva a více lidí | jeden člověk, body přímo z výkresu |
| Zničený nebo chybějící bod | objednat geodeta a čekat na výjezd | obnovíte sami ještě ten den |
| Plochy a kubatury | ruční měření a výpočet | výpočet v softwaru hned po zaměření |
| Změna v projektu | přepočítat a rozměřit znovu | odsazení, posun a otočení linií v tabletu |
| Výšky | nivelák nebo laser, lať a přepočet | výška z projektu, rozdíl hned na tabletu |
Topcon LN-50 v číslech
- Pracovní dosah: 0,9 až 50 m
- Délková přesnost: 3 mm
- Obsluha: 1 člověk
- Urovnání: samonivelace jedním tlačítkem
- Software: Topcon Digital Layout na tabletu s Windows nebo Androidem
- Podklady: výkres v CAD formátu nebo soubor CSV či TXT se souřadnicemi bodů
- Výstup: reporty v PDF, TXT, CSV. Nebo přímo výstup v CAD formátech - dwg,dxf,xml
- Spojení s tabletem: Bluetooth s dlouhým dosahem
K práci potřebujete ještě stativ, výtyčku s 360° hranolem a tablet. Obsah balení a příslušenství najdete u produktu Topcon LN-50.
Kdy místo LN-50 zvolit vytyčovací systém LN-160 nebo LN-1000i
LN-50 není jediný vytyčovací systém v nabídce. Topcon LN-160 má dosah 130 m a spolupracuje s řízením stavebních strojů. Hodí se na větší plochy. Topcon LN-1000i má kameru a zelené laserové ukazovátko a do 50 m měří i bez hranolu. Hodí se do interiérů a na technologie. Všechny tři modely vedle sebe ukazuje srovnání vytyčovacích systémů Topcon LN.
Časté otázky k vytyčovacímu systému LN-50
Vyplatí se LN-50, když potřebuji jen výšky?
Nevyplatí. Na samotné výšky stačí nivelák, nebo se podívejte na rotační lasery Topcon. LN-50 dává smysl tam, kde řešíte polohu i výšku a tvary jsou složitější.
Na jak velkou stavbu LN-50 stačí?
Pracuje do 50 m od přístroje. Větší stavbu obsloužíte z více stanovisek, nebo zvolíte LN-160/LN-1000i s dosahem 130 m.
Z jakých podkladů LN-50 vytyčuje?
Z výkresu v běžném CAD formátu nebo ze souboru CSV či TXT se souřadnicemi bodů, popřípadě můžete přidat body manuálně. Podklady nahrajete do tabletu a body a linie pak vybíráte přímo na obrazovce.
Ukázka vytyčovacího systému LN-50 na vaší stavbě
LN-50 vám dokážeme předvést i přímo u vás na stavbě na vašem vlastním projektu. Dokážete si tak udělat daleko lepší představu u možnostech využití vytyčovacího systému. Po domluvě si ho prohlédnete také na pobočce v Brně i v Praze.
