Potrubní laser slouží k pokládce potrubí ve správném spádu. Postavíte ho do šachty nebo do první roury, nastavíte sklon v procentech a paprsek vede osu potrubí až na 200 m. Každou další rouru srovnáte tak, aby paprsek dopadl na střed terče..jpg)
Jak funguje potrubní laser při pokládce kanalizace

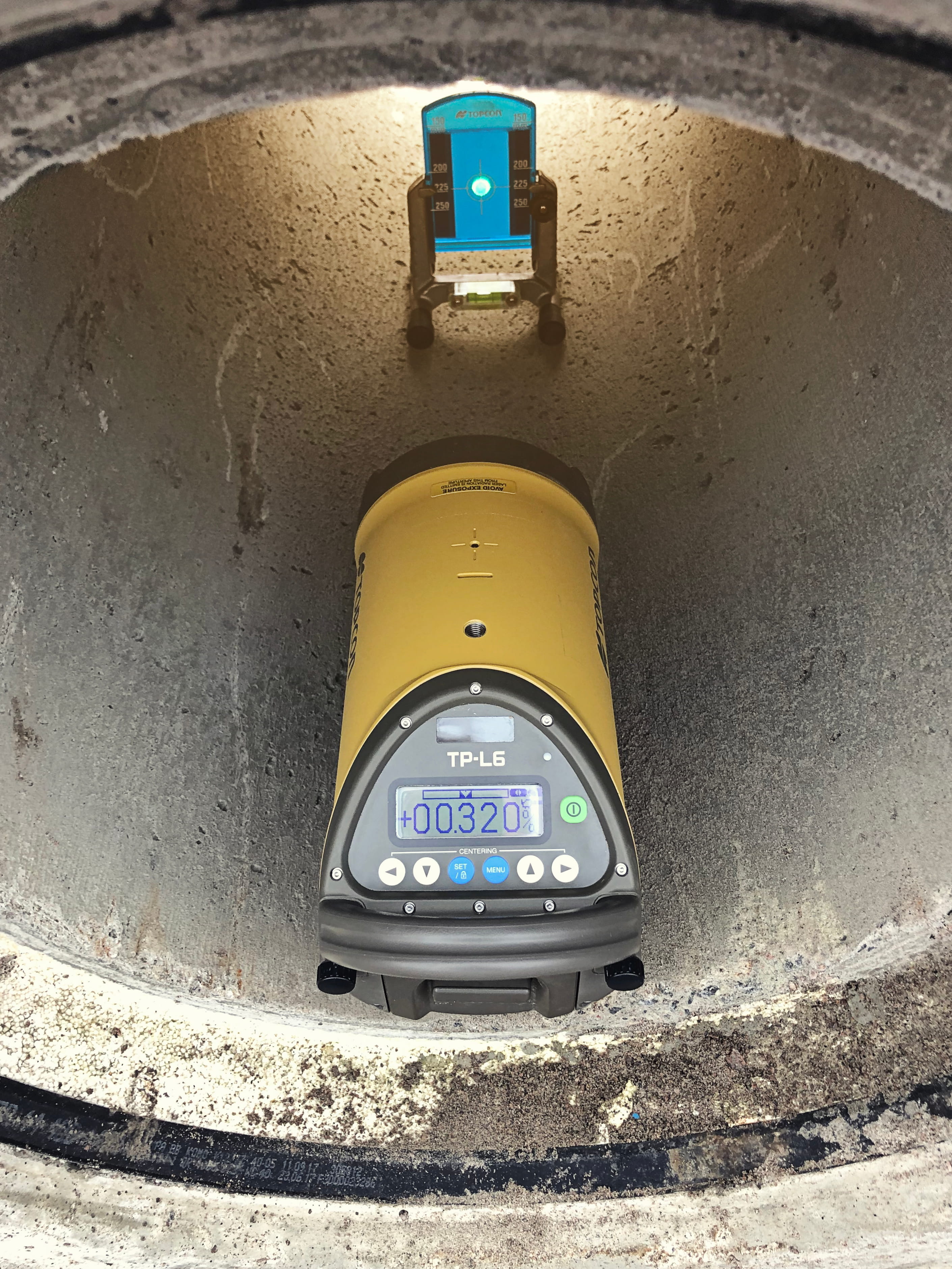

Potrubní laser stojí přímo v potrubí na samostředících nohách, které ho usadí do osy roury. Nastavíte spád, laser se sám urovná a vyšle paprsek podél osy potrubí.
Na konec každé nově položené roury položíte terč. Když paprsek míří do středu terče, roura má správnou výšku. Odpadá přeměřování každé roury nivelačním přístrojem a celkově se zrychluje a zjednodušuje celý proces pokládky.
Na jaké práce se potrubní laser používá
Potrubní laser se používá všude, kde je důležitý spád a odtok vody.
- splašková a dešťová kanalizace
- kanalizační přípojky k domům
- drenáže a trativody
- propustky pod komunikacemi a sjezdy
Potrubní laser, nebo rotační laser na kanalizaci?
Na samotnou pokládku potrubí je praktičtější potrubní laser, protože ukazuje výšku (a případně i směr) přímo v ose roury a pracuje uvnitř potrubí i v šachtě. Rotační laser vytvoří rovinu nebo sklon nad celou stavbou a hodí se na výkop rýhy, zemní práce a základy.
Firmy, které dělají kanalizace, často používají obojí. Rotační laser na výkop a potrubní laser na pokládku. Pro výkopy se podívejte na rotační lasery Topcon.
Srovnání potrubních laserů Topcon TP-L6B, TP-L6A a TP-L6G
Všechny tři verze mají přesnost 2,4 mm na 50 m, dosah 200 m, rozsah sklonu −15 % až +40 %, ovládání z mobilní aplikace a záruku 5 let. Liší se barvou paprsku a tím, jestli si laser najde střed terče sám.
| Model | Paprsek | Automatické zacílení na terč | Cena v řadě |
|---|---|---|---|
| TP-L6B | červený | ne, směr nastavujete sami | nejnižší |
| TP-L6A | červený | ano, automatické zacentrování | střední |
| TP-L6G | zelený | ano, automatické zacentrování | nejvyšší |
Aktuální ceny všech tří verzí najdete u produktu Potrubní laser Topcon TP-L6.
Kterou verzi potrubního laseru TP-L6 zvolit
TP-L6B: potrubní laser s manuálním zacílením
TP-L6B zvolte, když pokládáte kratší úseky a laser nepřestavujete často. Směr paprsku na terč nastavíte ručně z aplikace nebo tlačítky. Je to nejlevnější vstup do řady potrubních laserů Topcon TP-L6.
TP-L6A: automatické zacílení s červeným paprskem
TP-L6A si při každém přestavení najde střed terče v horizontální rovině sám. Ušetří to čas hlavně firmám, které pokládají kanalizaci denně a laser přenáší mezi šachtami několikrát za den.
TP-L6G: zelený paprsek do hlubokých rýh
Zelený paprsek vnímá oko jasněji než červený. Je proto lépe vidět v šeru, v hluboké rýze a na delší vzdálenost. TP-L6G má stejné automatické zacílení jako verze A. Vyberte si ho u potrubního laseru TP-L6 ve verzi G.
Příslušenství k potrubnímu laseru podle průměru potrubí
Samostředící nohy vybírejte podle průměru potrubí, se kterým nejčastěji pracujete. Laser pak sedí v ose roury a nemusíte ho pokaždé srovnávat podle libely.
V balení TP-L6 jsou nohy 150 mm a 200 mm a krátký terč. S nohami 200 mm a terčem nastaveným na 200 mm se paprsek vždy táhne středem potrubí. Pro větší průměry jsou samostředící nohy pro potrubní laser až do 300 mm a dlouhý terč pro DN 300 až 450.
Servis a kalibrace potrubního laseru Topcon
Potrubní lasery Topcon opravujeme a kalibrujeme v Brně i v Praze jako jediný výrobcem certifikovaný servis Topcon v ČR. Po pádu do rýhy nebo po nárazu nechte laser zkontrolovat dřív, než s ním položíte další úsek. Chyba ve spádu se u kanalizace pozná až za provozu, nebo při kamerových a tlakových zkouškách.
Zajistíme vám servis a kalibraci potrubního laseru i s kalibračním listem.
Časté otázky k potrubnímu laseru
Jaký dosah má potrubní laser Topcon TP-L6?
TP-L6 má dosah až 200 m a přesnost 2,4 mm na 50 m.
Jak dlouho vydrží baterie potrubního laseru TP-L6?
Dobíjecí baterie Li-ion BDC72 vydrží až 60 hodin provozu.
Jde potrubní laser ovládat z mobilu?
Ano. TP-L6 ovládáte přes Bluetooth z aplikace Laser Manager pro Android.
Jaký sklon se dá na potrubním laseru nastavit?
TP-L6 nastavíte v rozsahu −15 % až +40 %.
Kde si potrubní laser můžu prohlédnout?
Potrubní laser TP-L6 si můžete prohlédnout na pobočce v Brně i v Praze. Celou nabídku najdete v kategorii potrubní lasery Topcon.
